设备设计科学、操作简单、分级效果好、工作效率高
螺旋分级机
产品简介
螺旋分级机是选矿设备的一种，具有生产能力强、分级效果好、自动化程度高、适用领域广、耗能量低等优势。根据分级机溢流端的螺旋叶片进入溢流面深浅程度不同，分为高堰式螺旋分级机和沉没式螺旋分级机两种。
螺旋分级机主要用于矿山行业中对各种经过处理的物料进行重力大小分级

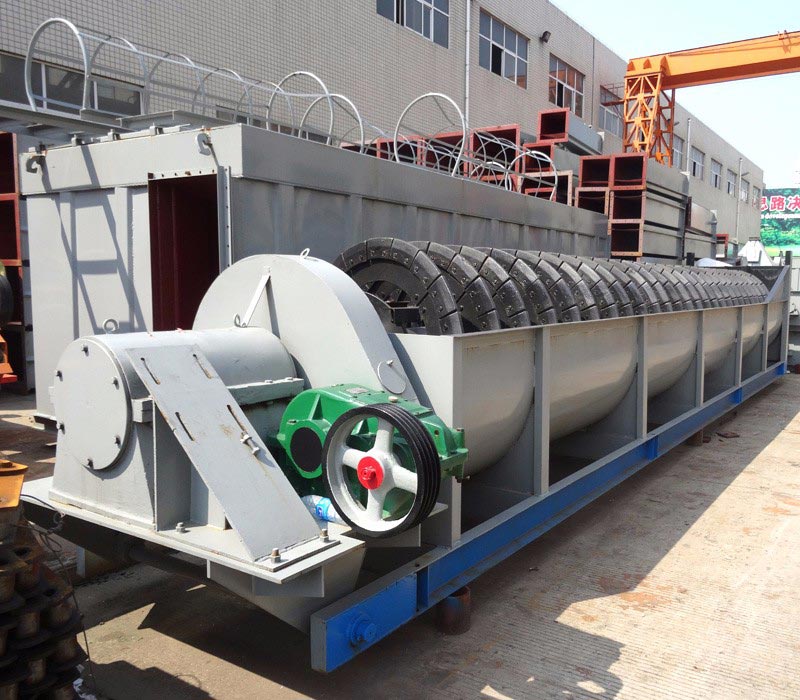

螺旋分级机图片实拍
螺旋分级机完工成品
客户订购的螺旋分级机
客户定制的大型矿用分级机
螺旋分级机结构图
螺旋分级机由U形水槽、螺旋体、传动装置、升降机构、支撑轴承、排矿阀等部分组成。
螺旋分级机结构图
螺旋分级机优势
1、在选矿生产线上，螺旋分级机在金属选矿流程中对矿浆进行粒度分级，可有效提高精矿品级；在洗矿作业中，可对分离后的矿物质进行脱水等作业。
2、螺旋分级机采用新型自动化控制技术，在对矿石物料处理过程中，可有效地将物料、杂料进行分离。整个生产过程，污染小，绿色环保。
螺旋分级机自动化控制技术有效提高物料分离效率
螺旋分级机工作原理
螺旋分级机工作原理图
螺旋分级机在工作时，处理后的矿浆从槽子旁侧中部进料口给入U形槽中，随着螺旋的低速回转和连续不断地运转搅拌矿浆，大部分轻而细的颗粒物悬浮于矿浆上面，然后从溢流堰溢出，称为溢流产品；而粗而重的矿物颗粒将沉降到槽底，被螺旋叶片推向斜槽的上方并排出，输送过程的同时完成脱水。
技术参数
| 型号 | 螺旋直径(mm) | 水槽长度(mm) | 螺旋转速(r/min) | 处理量（t/d） | 电动机功率（kw ≤） | 外形尺寸（mm≤） | 总重（t） | ||||
| 按返砂 | 按溢流 | 传动用 | 升降用 | 长 | 宽 | 高 | ≤ | ||||
| FG-3 | 300 | 3000 | 12-30 | 80-150 | 20 | 1.1 | ---- | 3850 | 490 | 1140 | 0.7 |
| FG-5 | 500 | 4500 | 8-12.5 | 135-210 | 32 | 1.1 | ---- | 5430 | 680 | 1480 | 1.9 |
| FG-7 | 750 | 5500 | 6-10 | 340-570 | 65 | 3 | ---- | 6720 | 980 | 1820 | 3.1 |
| FG-10 | 1000 | 6500 | 5-8 | 675-1080 | 110 | 5.5 | ---- | 7590 | 1240 | 2380 | 4.9 |
| FC-10 | 8400 | 675-1080 | 85 | 7.5 | ---- | 9600 | 1240 | 2680 | 6.2 | ||
| FG-12 | 1200 | 6500 | 4-6 | 1170-1870 | 155 | 7.5 | 2.2 | 8180 | 1570 | 3110 | 8.5 |
| FC-12 | 8400 | 1170-1870 | 120 | 7.5 | 2.2 | 10370 | 1540 | 3920 | 11.0 | ||
| 2FG-12 | 6500 | 2340-3740 | 310 | 15 | 4.4 | 8230 | 2790 | 3110 | 15.8 | ||
| 2FC-12 | 8400 | 2340-3740 | 240 | 15 | 4.4 | 10370 | 2790 | 3920 | 17.6 | ||
| FG-15 | 1500 | 8300 | 4-6 | 1830-2740 | 235 | 7.5 | 2.2 | 10410 | 1880 | 4080 | 12.5 |
| FC-15 | 10500 | 1830-2740 | 185 | 7.5 | 2.2 | 12670 | 1820 | 4890 | 16.8 | ||
| 2FG-15 | 8300 | 2280-5480 | 470 | 15 | 4.4 | 10410 | 3390 | 4080 | 22.1 | ||
| 2FC-15 | 10500 | 2280-5480 | 370 | 15 | 4.4 | 12670 | 3370 | 4890 | 30.7 | ||
| FG-20 | 2000 | 8400 | 3.6-5.5 | 3290-5940 | 400 | 11-15 | 3 | 10790 | 2530 | 4490 | 20.5 |
| FC-20 | 12900 | 3210-5940 | 320 | 11-15 | 3 | 15610 | 2530 | 5340 | 28.5 | ||
| 2FG-20 | 8400 | 7780-11880 | 800 | 22-30 | 6 | 11000 | 4600 | 4490 | 35.5 | ||
| 2FC-20 | 12900 | 7780-11880 | 640 | 22-30 | 6 | 15760 | 4600 | 5640 | 48.7 | ||
| FG-24 | 2400 | 9130 | 3.67 | 6800 | 580 | 15 | 3 | 11650 | 2910 | 4970 | 26.8 |
| FC-24 | 14130 | 6800 | 490 | 18.5 | 4 | 16580 | 2930 | 7190 | 41.0 | ||
| 2FG-24 | 9130 | 13600 | 1160 | 30 | 6 | 12710 | 5430 | 5690 | 45.8 | ||
| 2FC-24 | 14130 | 13700 | 910 | 37 | 8 | 17710 | 5430 | 8000 | 67.9 | ||
| 2FG-30 | 3000 | 12500 | 3.2 | 23300 | 1785 | 40 | 8 | 16020 | 6640 | 6350 | 73.0 |
| 2FC-30 | 14300 | 23300 | 1410 | ---- | ---- | 17091 | ---- | 8680 | 84.8 | ||
| 型号 | 处理量（t/d） | |
| 按返砂 | 按溢流 | |
| FG-3 | 80-150 | 20 |
| FG-5 | 135-210 | 32 |
| FG-7 | 340-570 | 65 |
| FG-10 | 675-1080 | 110 |
| FC-10 | 675-1080 | 85 |
| FG-12 | 1170-1870 | 155 |
| FC-12 | 1170-1870 | 120 |
| 2FG-12 | 2340-3740 | 310 |
| 2FC-12 | 2340-3740 | 240 |
| FG-15 | 1830-2740 | 235 |
| FC-15 | 1830-2740 | 185 |
| 2FG-15 | 2280-5480 | 470 |
| 2FC-15 | 2280-5480 | 370 |
| FG-20 | 3290-5940 | 400 |
| FC-20 | 3210-5940 | 320 |
| 2FG-20 | 7780-11880 | 800 |
| 2FC-20 | 7780-11880 | 640 |
| FG-24 | 6800 | 580 |
| FC-24 | 6800 | 490 |
| 2FG-24 | 13600 | 1160 |
| 2FC-24 | 13700 | 910 |
| 2FG-30 | 23300 | 1785 |
| 2FC-30 | 23300 | 1410 |
