浮选机

浮选机

设备工艺流程先进、结构合理、浮选效果好、使用寿命长

浮选机

处理能力:0.18-24m³/min

使用范围:主要用于选别金、银、铜、锌、铅、镍等有色金属及黑色金属、非金属物料等多种物料的粗选和精选。

  • 矿石
    矿石
  • 褐煤
    褐煤
  • 锡矿粉
    锡矿粉
  • 镍矿粉
    镍矿粉

  • + 更多

产品简介

浮选机又称浮游选矿机,现代选矿工艺中必不可少的浮选设备。浮选机广泛用于有色金属、黑色金属及非金属矿物的选别,适合于浮选厂的粗选和扫选作业。该设备既能自吸空气和矿浆,可水平配置,中矿返回不需泵。目前常用的是机械搅拌式浮选机。

浮选机采用机械搅拌可用于处理过的矿浆浮选工艺,适合多种物料多个行业

浮选机采用机械搅拌可用于处理过的矿浆浮选工艺,适合多种物料多个行业

浮选机图片实拍

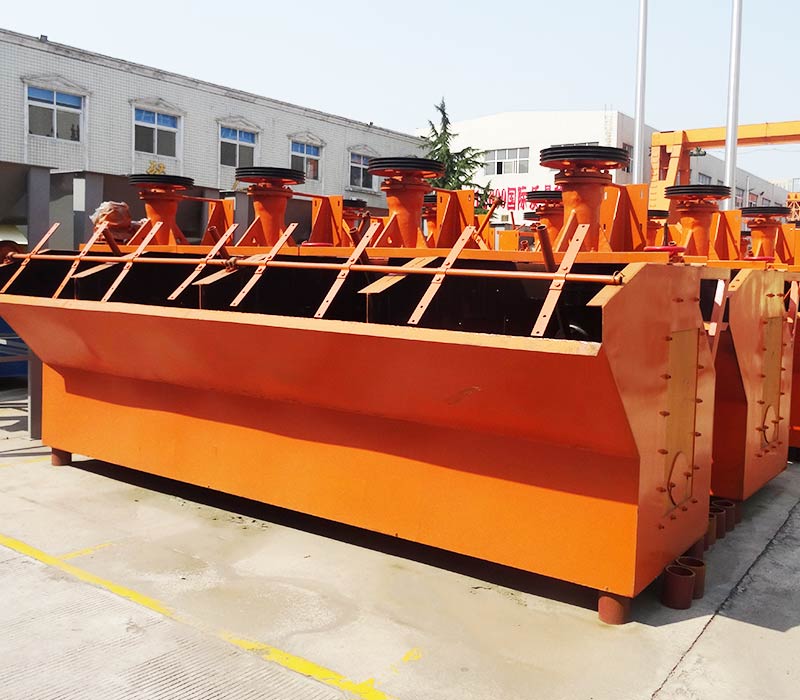

客户定制的机械搅拌浮选机即将出发

客户定制的机械搅拌浮选机即将出发

小型的浮选机用于大规模生产时可配备多台

小型的浮选机用于大规模生产时可配备多台

大型浮选机一台顶俩用

大型浮选机一台顶俩用

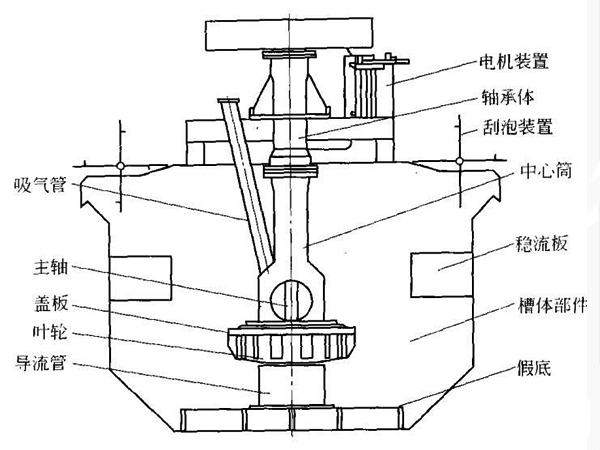

浮选机结构图

浮选机平面结构图

浮选机平面结构图

浮选机结主要由叶轮、定子、主轴、轴承体、空气调节阀和槽体等组成。

浮选机性能优势

1、浮选机设备每槽兼有吸气、吸浆和浮选自成浮选回路,不需辅助设备,水平配置,生产效率高。

浮选机自成选矿回路,生产效率更高

浮选机自成选矿回路,生产效率更高

2、浮选机的槽内矿浆向下循环,有利于粗粒矿物的悬浮回收。

3、河南中德重工设计的浮选机设有矿浆面的手控、自控和电控装置,用户进行调节时更加方便。

浮选机生产现场

浮选机生产现场

浮选机工作原理

右侧旋转的小扇页就是浮选机的刮板,漂浮的矿物泡沫由此被刮走

右侧旋转的小扇页就是浮选机的刮板,漂浮的矿物泡沫由此被刮走

浮选机工作时,由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,另一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫,调节闸板高度,控制液面,富集形成泡沫层,由刮泡机构排出,形成精矿泡沫。

技术参数

类别 规格型号 有效容积(m³) 处理能力(m³/min) 主轴 刮板 槽体尺寸(长×宽×高)(m) 单槽重量(t)
功率(kw) 转速(r/min) 转速(r/min) 功率(kw)
XJK型浮选机 XJK-0.35 0.35 0.18-0.4 1.5 483 25 1.1 0.7×0.7×0.7 0.5
XJK-0.62 0.62 0.3-0.9 3.0 400 25 1.1 0.90×0.82×0.85 1.0
XJK-1.1 1.1 0.6-1.6 5.5 330 25 1.1 1.1×1.1×1 1.4
XJK-2.8 2.8 1.5-3.5 11 280 25 1.1 1.75×1.6×1.1 2.5
XJK-5.8 5.8 5-7 22 240 25 1.5 2.2×2.2×1.2 3.6
SF型浮选机 SF-0.37 0.37 0.2-0.4 1.5 386 25 1.1 0.7×0.7×0.75 0.5
SF-0.7 0.7 0.3-0.9 3 400 25 1.1 0.9×0.82×0.95 1.0
SF-1.2 1.2 0.6-1.6 5.5 330 25 1.1 1.1×1.1×1.1 1.9
SF-2.8 2.8 1.5-3.5 11 268 25 1.1 1.75×1.6×1.15 2.6
SF-4 4 2-4 15 220 25 1.5 1.85×2.05×1.2 2.9
SF-8 8 4-8 30 191 25 1.5 2.2×2.9×1.4 4.2
SF-10 10 5-10 30 191 25 1.5 2.2×2.9×1.7 4.5
SF-20 20 5-20 30×2 191 25 1.5 2.85×3.8×2 9.9
JJF型浮选机 JJF-2 2 1-3 7.5 443 25 1.5 1.4×1.4×1.1 1.7
JJF-4 4 2-4 11 305 25 1.5 1.6×2.15×1.25 2.4
JJF-8 8 4-8 22 233 25 1.5 2.2×2.9×1.4 4.5
JJF-10 10 5-10 22 233 25 1.5 2.2×2.9×1.7 4.9
JJF-16 16 5-16 30 180 25 1.5 2.85×3.8×1.7 8.0
JJF-20 20 5-20 37 180 25 1.5 2.9×3.8×2.0 10.5
类别 有效容积(m³) 处理能力(m³/min)
XJK型浮选机 0.35 0.18-0.4
0.62 0.3-0.9
1.1 0.6-1.6
2.8 1.5-3.5
5.8 5-7
SF型浮选机 0.37 0.2-0.4
0.7 0.3-0.9
1.2 0.6-1.6
2.8 1.5-3.5
4 2-4
8 4-8
10 5-10
20 5-20
JJF型浮选机 2 1-3
4 2-4
8 4-8
10 5-10
16 5-16
20 5-20
