圆锥破碎机具有结构可靠、单位耗能少,破碎比大,生产效率高、调整方便、经济节能等特点
圆锥破碎机
产品简介
圆锥破碎机简称圆锥破,砂石生产线中较为常用的一类二段破碎机械。该圆锥破设备主要适用于破碎中等以上硬度的各种矿石和岩石,具有结构可靠,生产效率高,调整方便,使用经济等特点。随着矿山技术的不断发展,圆锥破碎机也分为好几种,包括弹簧圆锥破碎机、CS系列弹簧圆锥破碎机、HPC液压圆锥破碎机和HCS液压圆锥破碎机等,用户可根据自身企业实际生产需求进行合理选购。
圆锥破碎机适用于中等以上硬度的矿石岩石物料的二段破碎作业
圆锥破碎机图片实拍

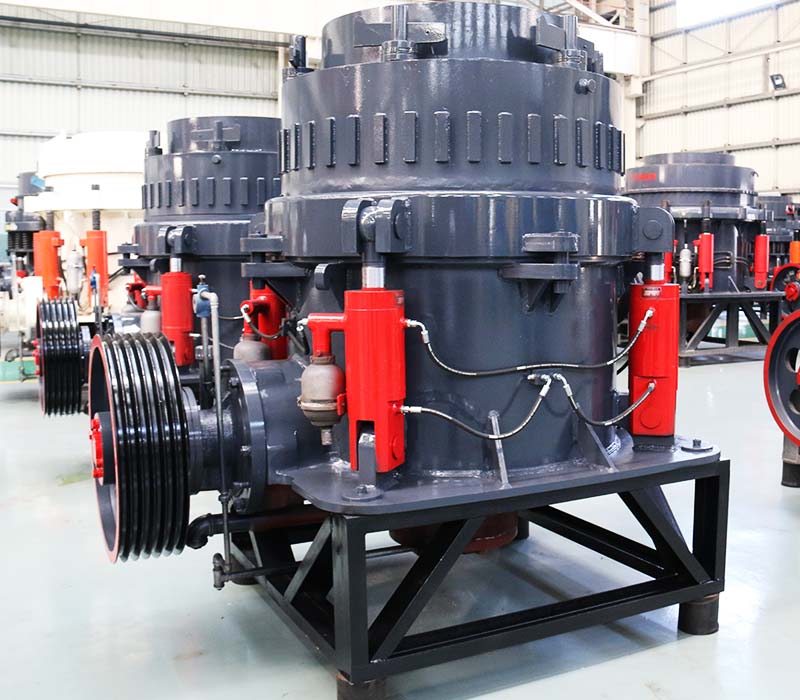

多缸液压圆锥破碎机是目前技术较先进,应用较广泛的圆锥破

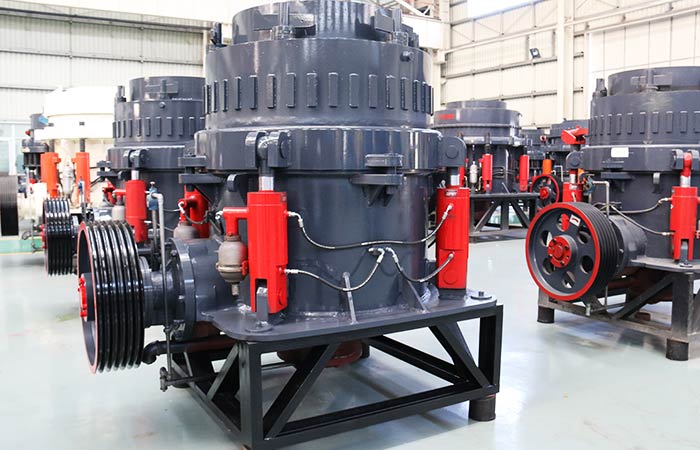

单杠液压圆锥破碎机与多缸液压圆锥破齐头并进
全液压圆锥破碎机一直以来都大受客户喜爱,地位稳固
圆锥破碎机性能特点
1、层压破碎、粒型优异
独特的粒间层压破碎作用,使得被破碎后的物料更加均匀,产品形状更整齐。
圆锥破碎机采用层压破出来的物料多比较优美
2、更大的处理能力
圆锥式破碎机(圆锥破碎机)将较高的转速冲程相结合,从而使圆锥破碎机的额定功率和通过能力变大,大大提高了设备的处理能力。
3、安全有保障
圆锥破碎机在设计中采用多点控制的独立稀油润滑系统,可确保轴承润滑的双重保护;另外,过铁保护装置和自动控制系统,可实现自动安全保护。
圆锥式破碎机安全生产很有保障
4、易于操作维修
圆锥式破碎机的所有零件均可以从顶部或侧面拆装和维修,使设备的维护和检修都非常方便。
5、过铁释放
圆锥式破碎机(圆锥破碎机)有双向过铁释放液压缸,能够让铁块通过破碎腔,减少了因杂物进入破碎腔所导致的停机。
圆锥破碎机内部结构
圆锥破碎机结构图
圆锥破碎机工作原理
圆锥破层压破碎动图
圆锥破碎机(圆锥破)工作时,电动机带动破碎机传动轴和圆锥部在偏心套的迫动下绕一周固定点作旋摆运动,从而使圆锥破碎壁时而靠近,时而离开固装在调整套上的扎臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。
技术参数
规格 | 型号 | 破碎锥大端直径 (mm) | 最大给料尺寸 (mm) | 排料口宽度 (mm) | 处理能力 (t/h) | 电动机功率 (kw) | 总重量(t) | 外形尺寸(长×宽×高) (mm) |
Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 | 2234×1370×1675 |
PYD600 | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | |||
Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 | 2692×1640×2350 |
PYZ900 | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | |||
PYD900 | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | |||
Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 | 2790×1878×2844 |
PYZ1200 | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | |||
PYD1200 | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | |||
Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 | 3910×2894×3809 |
PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | 3910×2894×3809 | |||
PYD1750 | 85 | 5-13 | 60-180 | 50.2 | 3910×2894×3809 | |||
Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 | 4622×3302×4470 |
PYZ2200 | 230 | 10-30 | 130-410 | 80 | 4622×3302×4470 | |||
PYD2200 | 100 | 5-15 | 80-200 | 81.4 | 4622×3302×4470 |
规格 | 最大给料尺寸 (mm) | 处理能力 (t/h) |
Φ600 | 65 | 40 |
35 | 12-23 | |
Φ900 | 115 | 50-90 |
60 | 20-65 | |
50 | 15-50 | |
Φ1200 | 145 | 110-168 |
100 | 42-135 | |
50 | 18-105 | |
Φ1750 | 215 | 180-360 |
185 | 80-210 | |
85 | 60-180 | |
Φ2200 | 300 | 420-700 |
230 | 130-410 | |
100 | 80-200 |
