球磨机的主要内部结构

发布时间:2014-10-27发布者:中德重工

球磨机是一种的细磨设备,这种设备一般应用于水泥工业中。主要要由主轴承、进料口、筒体、电机、隔仓板以及传动装置等部件所主成,每个部件在机内都起着重要的作用。如筒体,可使物料在磨内被粉磨的时间较长,得到成品的细度也较高。因此,以下为大家介绍球磨机的主要内部结构。

球磨机结构

1、进料口:进料口内壁呈螺旋型,以实现强制给料功能,并且能使偶尔进入螺旋筒内的钢球返回。进料端盖轴颈宽度大于轴承衬宽度20mm,以适应回转部热胀冷缩引起的变形。

2、筒体:球磨机的筒体是其主要工作部件之一,被粉磨物料是在筒体内受到研磨体的冲击和粉磨作用而成细粉末的。

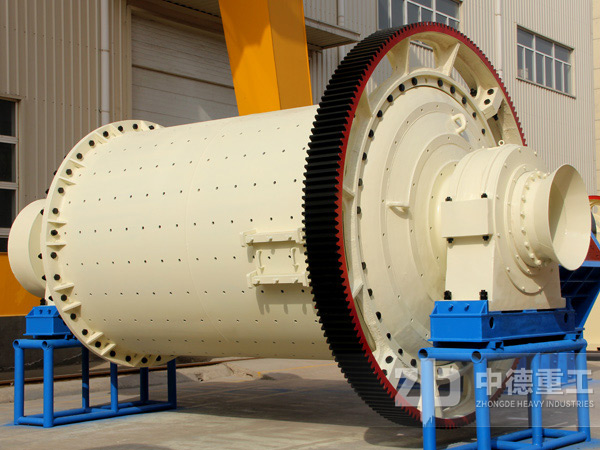

球磨机

3、主轴承:个类磨机主轴承的重要构造基本相同,都是由轴瓦、轴承座、润滑及冷却系统组成。对于其润滑问题必须充分重视,一般都采用稀油集中循环润滑,小型机也有的采用油环润滑、油环滴油润滑或毛线润滑等方式。

4、筒体衬板:保护筒体,使筒体免受研磨体和物料的直接冲击和摩擦;另外,利用不同形式的衬板可调整磨内各仓研磨体的运动状态。衬板类型众多,如平5、衬板、压条衬板、凸棱衬板以及小波纹衬板等多种形状的衬板。

选矿球磨机

6、隔仓板:是用来用分隔研磨体,具有控制磨内物料流速问题,并且还可防止大颗粒物料窜向出磨端;隔仓板分为单层和多层两种,双层隔仓板又分为过度仓式、提升式和分级式几种。

7、传动装置:球磨机的传动装置可分为边缘传动和中心传动两种形式,包括主电动机、辅助电动机、减速机、传动轴及边缘传动的大小齿轮等部件。主要用来帮助球磨机在工作时能方便快捷的传递。
