小型球磨机内部结构的安装要点

发布时间:2014-11-03发布者:中德重工

小型球磨机主要由轴承、旋转部分、传动部分、衬板以及其它零部件而组成的设备。但由于球磨机部件安装并非其它设备那样简便,常常因安装不当,使机器工作时出现异常故障,影响机器生产量。因此,在部件安装时,应多加注意,以下为大家讲述小型球磨机内部结构的安装要点

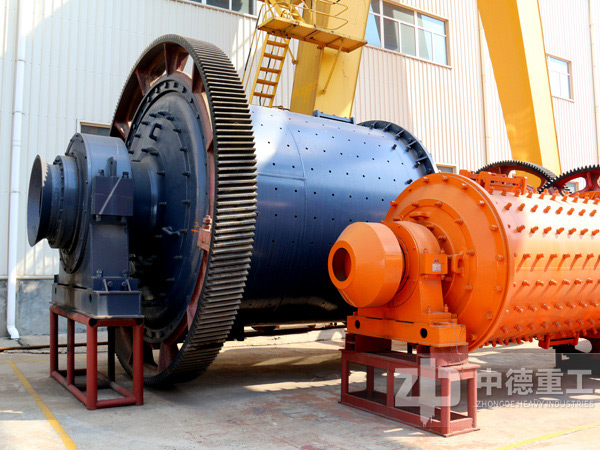

小型球磨机

衬板的安装

安装球磨机衬板时应注意将内部油油垢清除干净。 在安装过程中,应保证衬板的间隙不大于16mm,再固定衬板的螺旋。并注意仔细的垫好密封填料和垫圈,以防漏出矿粉。

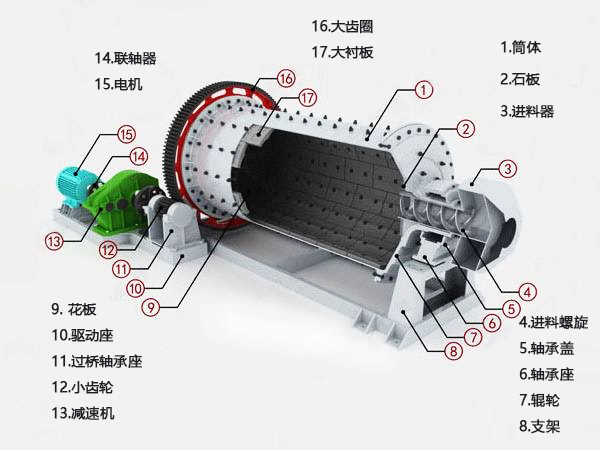

球磨机结构

轴承部的安装

在安装球磨机轴承部时,无论采用取那种安装手法,都必须保证做到轴承底盘上加工表面应位与同一水平面上,其水平性应用水平仪或水准仪进行检查;必须将进料端盖的主轴承由安装的名义尺寸向外略移一些以满足筒体因受热而伸长的需要(指干式);以及地脚螺旋孔不要在全都灌满水泥,而应当在螺旋上端300毫米上空着即可。最后,在安装供油装置时需调整刮油器与油圈的空隙,禁防卡死,使供油工作顺利。

球磨机工作原理

传动部分的安装

传动部分是球磨机的重点安装对象,如在安装大、小齿轮时,要注意检查大、小齿轮中心线的平行性,其不平衡度不得超过标准要求,以及卡齿轮的齿侧间隙 ,其值应保证在0.4-1.2mm范围内。最后特别注意,在检查齿面的接触情况时,应用涂色检查,并且接触长度不得小于齿长50%,接角高度不得小于60%的齿高。

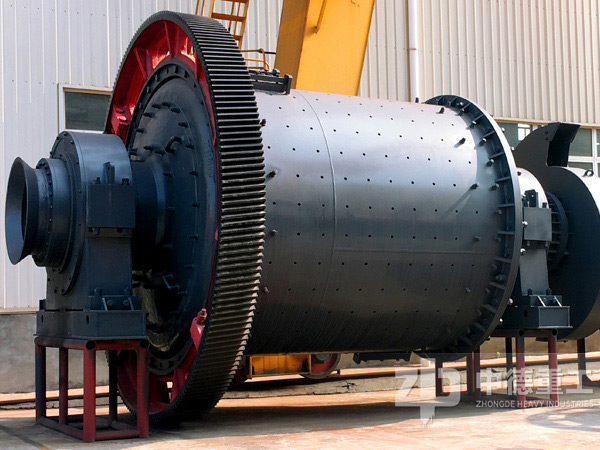

选矿球磨机

旋转部分的安装

在安装旋转部分是,应先清除所有连接和配合表面上的污物。 其次,不许用端盖上的吊环起吊整个旋转部分,以及筒体法兰与进出料盖法兰的接触面上不准加任何垫片(但在装配前应涂一层铅丹) 。在安装过程中,注意不要擦伤和碰伤颈工作表面,并且在安装颈时,应采用水平仪检查,两端轴颈中心线的水平性偏差不得大于5毫米。最后,待一切安装无误后,才进行一下步安装。
